Сферические роликоподшипники выдерживают большие нагрузки в обоих направлениях. Они являются самоустанавливающимися и могут работать с перекосами и деформациями вала практически без увеличения трения или температуры. Конструкция содержит элементы, упрощающие повторное смазывание. Подшипники могут использоваться в модульной системе, включающей корпуса, втулки и гайки.
Тип отверстия
Конусность 1:12

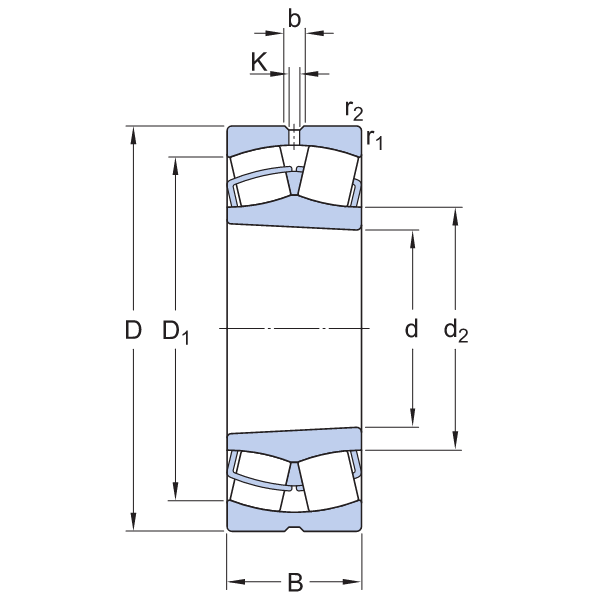

d - Диаметр отверстия
55 mm
D - Наружный диаметр
100 mm
B - Ширина
25 mm
d2 - Диаметр заплечика внутреннего кольца
65.3 mm
D1 - Диаметр заплечика/выточки в наружном кольце
88 mm
b - Ширина смазочной канавки
6 mm
K - Диаметр смазочного отверстия
3 mm
r1,2 - Размер фаски
1.5 mm

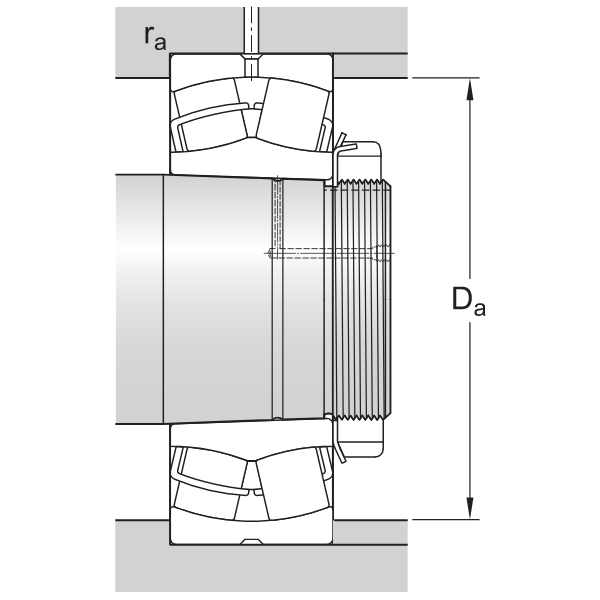

Da - Диаметр опоры корпуса
91 mm
ra - Радиус галтели
1.5 mm
Класс SKF
SKF Explorer
Номинальная динамическая грузоподъёмность
129kN
Номинальная статическая грузоподъёмность
127kN
Предел усталостной прочности
14kN
Номинальная частота вращения
6300r/min
Предельная частота вращения
8500r/min
Предельное значение
0.24
Расчётный коэффициент
2.8
Расчётный коэффициент
4.2
Расчётный коэффициент
2.8
Масса
0.81 kg
Рекомендуемый угол затяжки стопорной гайки
115°
Dimensional tolerances
Normal
Radial run-out
P5
